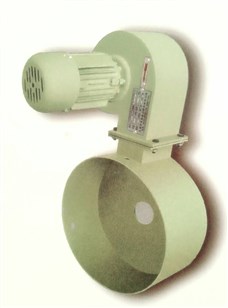

背包風機（離心風機）

     L型離心通風機（背包風機）主要由空氣過濾器、葉輪、機殼和電動機組成，整機造型美觀，結構緊湊，拆裝維修方便。
      葉輪為前向葉片結構，L-03---L-11由鋼板沖壓后鉚接成型；L-12---L-15由鋼板沖壓后焊接成型，葉輪經過嚴格的動、靜平衡校正和超速試驗。機殼為蝸殼型，L-03---L-064由鋁合金整體澆注成型；L-08---L-15由鋼板焊接而成。進風口為流線型由鋼板沖壓成型。L-03---L-06過濾器為圓形，L-064---L-15在充分利用軸向尺寸的前提下，將過濾器制成方型，過濾器材料為無紡布，通風機一般制成右旋，根據需要也可制成左旋。

L系列離心通風機主要性能參數

型號	流量 m3/h	靜壓 Pa	全壓 Pa	噪聲 Db(A)	轉速r/min	功率 KW	所配電機機座號
L-03	160	195	265	60	2900	YS5012-0.04	Z4-100
L-04	220	295	340	62	2900	YS5022-0.06	Z4-112
L-05	360	430	540	68	2900	YS6312-0.18	Z4-132
L-06	790	585	735	73	2900	YS7112-0.37	Z4-160
L-064	1600	930	1225	78	2900	Y802-2-1.1	Z4-180、Z4-200
L-08	3000	1490	1765	85	2900	Y100L-2-3	Z4-225、Z4-250
L-09	4000	1560	1900	87	2900	Y112M-2-4	Z4-280
L-11	5200	1560	2100	91	2900	Y132S1-2-5.5	Z4-315、Z4-355
L-12	7200	1760	2050	88	2900	Y132S1-2-5.5	Z4-400
L-13	7200	1700	2600	93	2900	Y132S202-7.5	Z4-315、Z4-355
L-13A	9000	2150	2450	93	2900	Y132S2-2-7.5	Z4-450、Z4-500
L-14	10000	785	1030	86	1460	Y132S-4-5.5	Z4-400
L-15	16500	2250	2450	89	1460	Y160L-4-15	Z4-560
